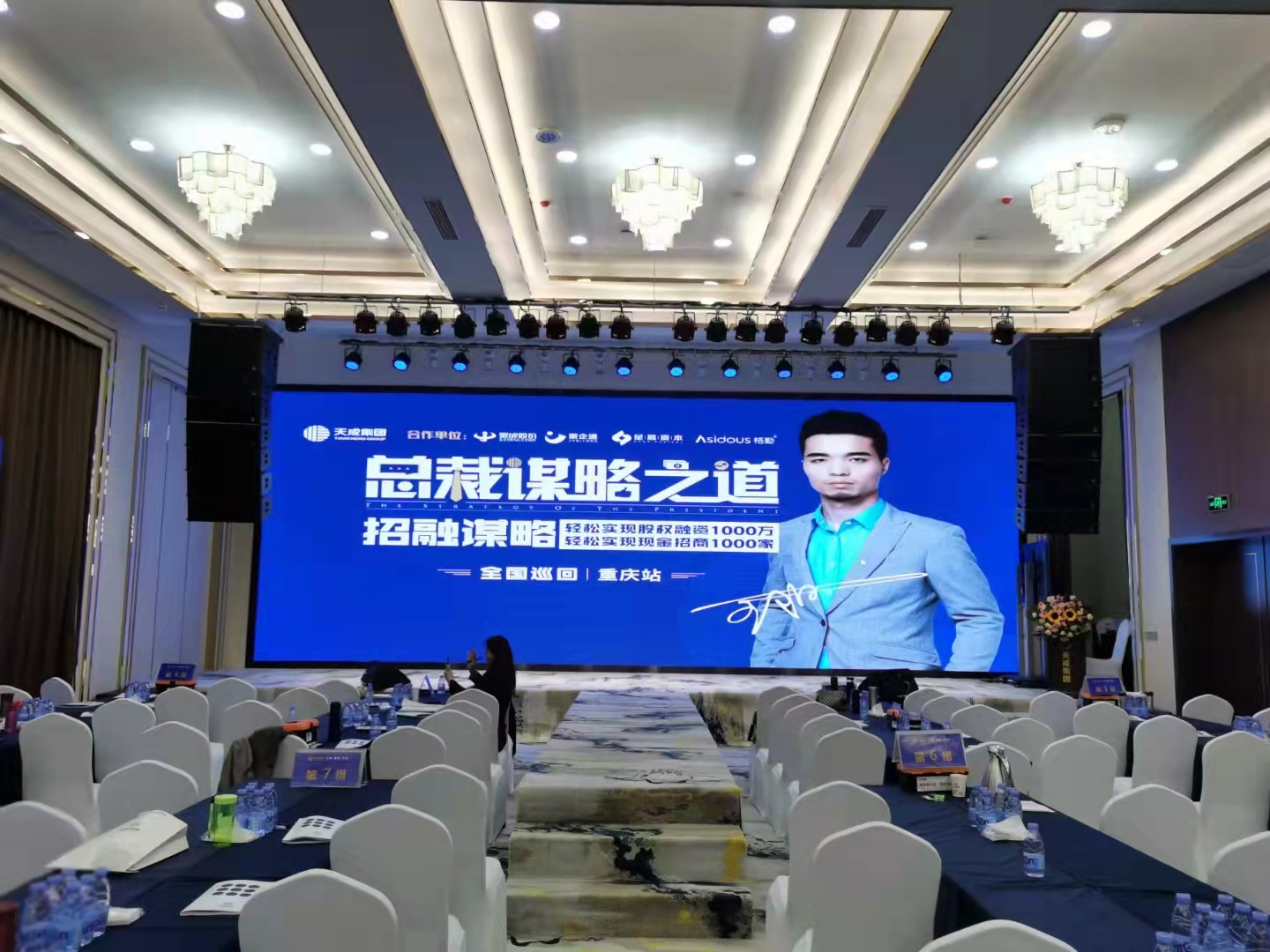

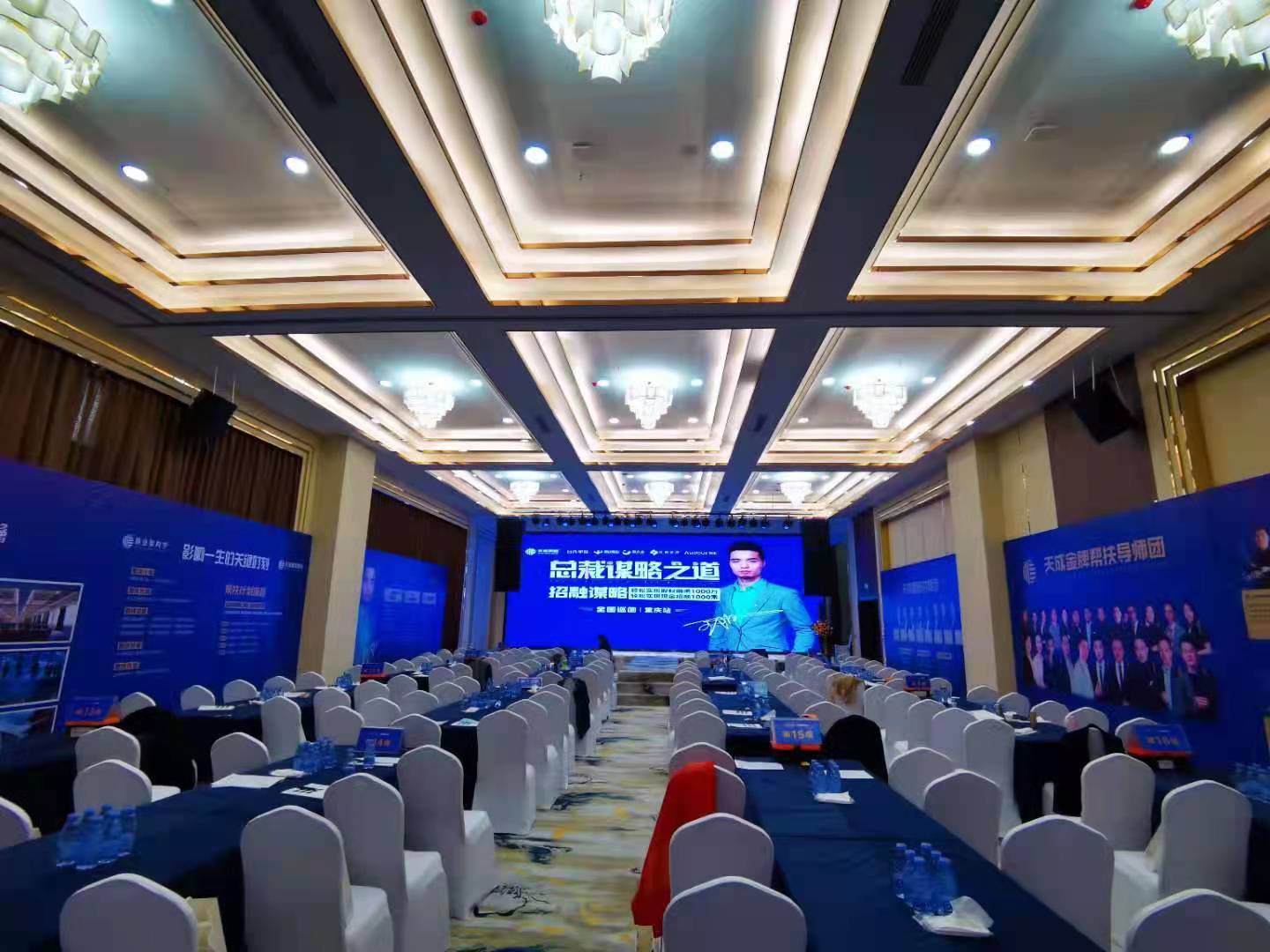

項目概述
音響類型：多功能會議報告廳音響
項目座標：重慶創意公園某企業會議廳
音響系統：線陣列1+6音響系統
品牌系列：歌利達Garada品牌｜主擴LA系列雙8寸
實現功能：LED大屏顯示、燈光、表演、報告、綜合會議
設計施工單位
重慶前導科技發展有限公司
音響設計思路
1、空間尺寸：寬11.4米，深23.8米，其中舞臺深度為3米。
2、功能定位：以會議培訓為主，兼容演藝表演活動。
3、顯示部分：LED大屏。
4、音響部分：考慮到音響有20米深的直達聲傳送要求，傳統的音箱無法達到，重慶前導公司團隊選擇了Garada品牌旗下的LA系列雙8寸線陣列1+6系統作為主擴音箱，在17米處安排2只12寸全頻音箱作為后場輔助，呈30度角擴聲。

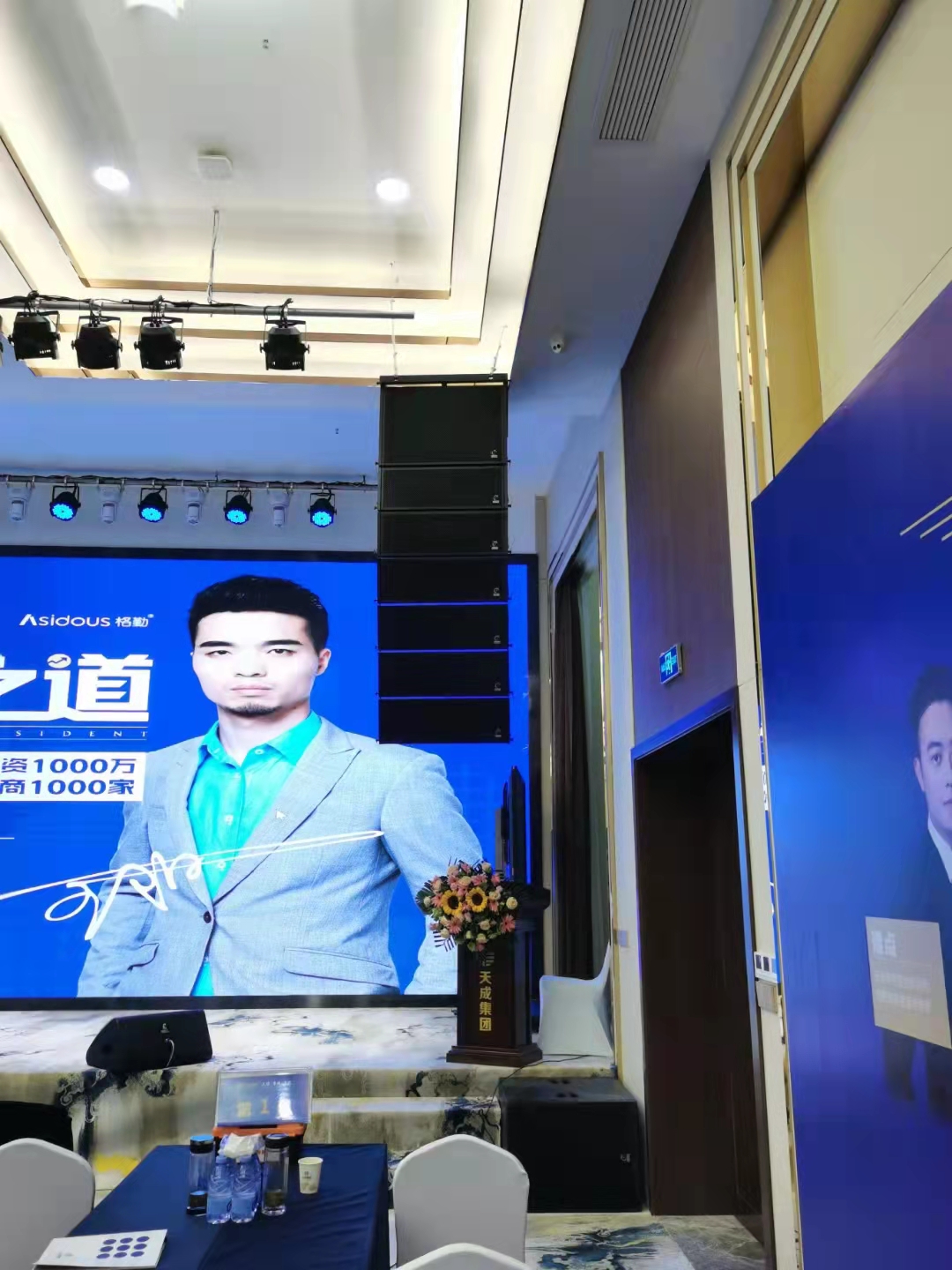

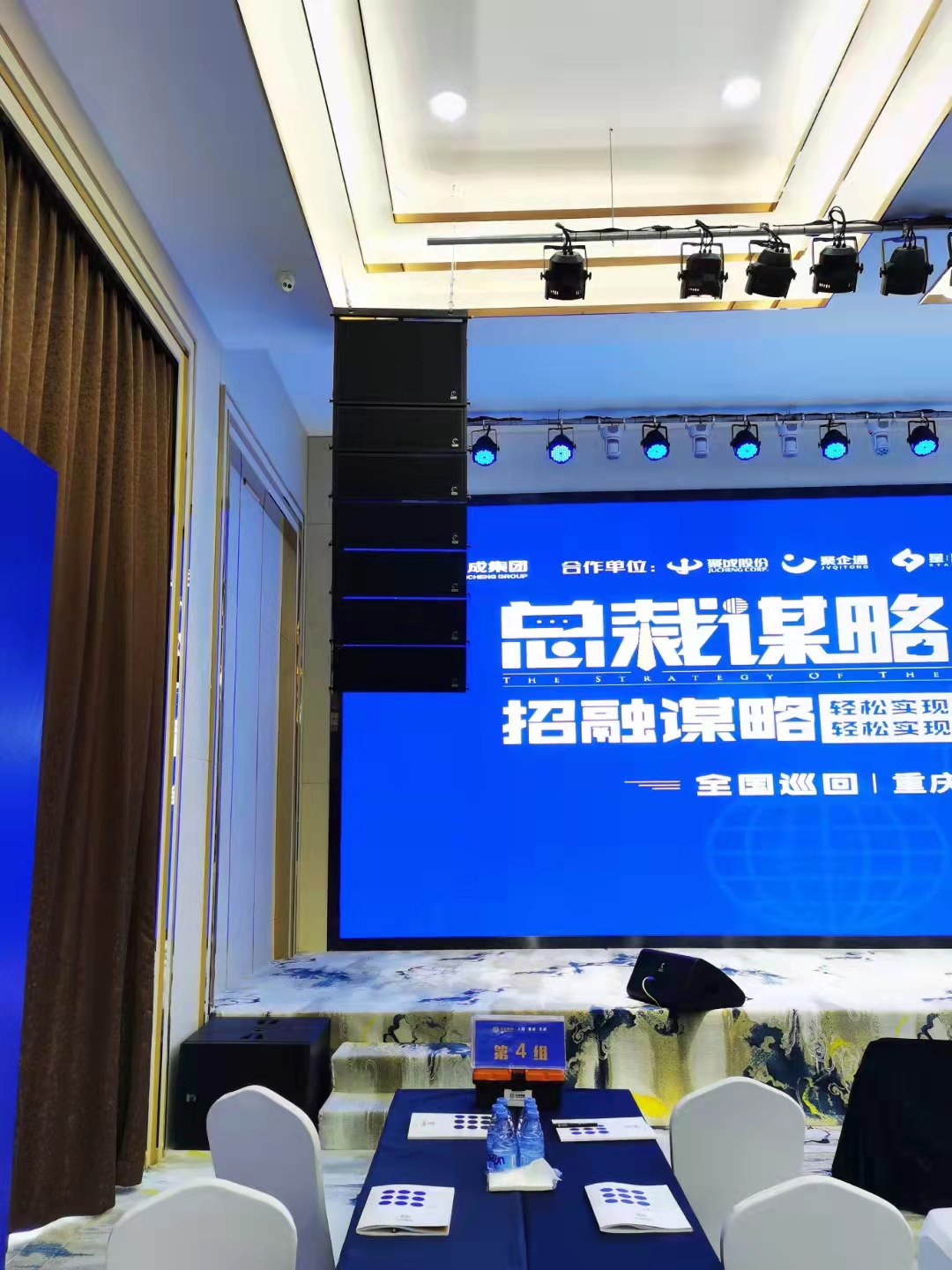

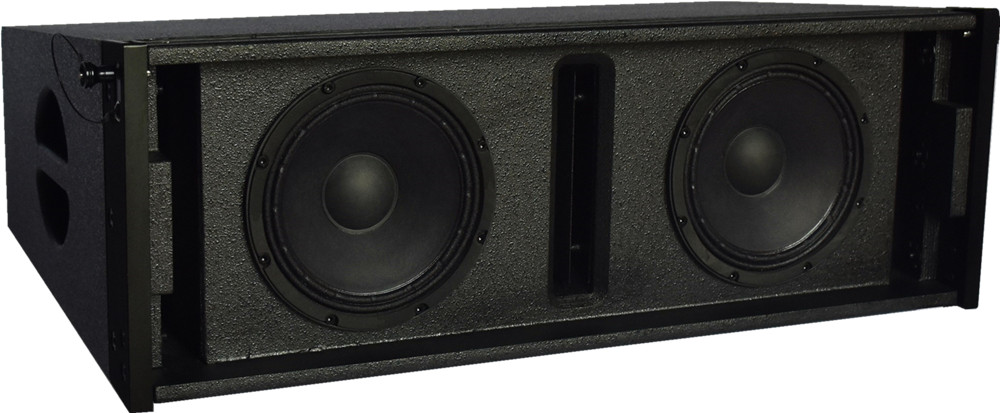

線陣列主擴音箱：LA-082N（雙8寸2分頻3單元400W/8歐）
1）音箱垂直指向性明顯，水平擴散寬廣，多只疊加耦合能滿足不同面積距離的需要（最大支持串吊8只）。案例設計為左右各6只分為3個區域重點覆蓋。
2）音箱為內置2分頻設計，配置了2只8寸(140磁50芯，布邊)中低音單元+1只1.75寸(釹磁，85磁44芯)壓縮高音驅動器，配合1只水平120o×垂直10o高頻擴散號角。
3）尺寸WDH：780×470×272 mm

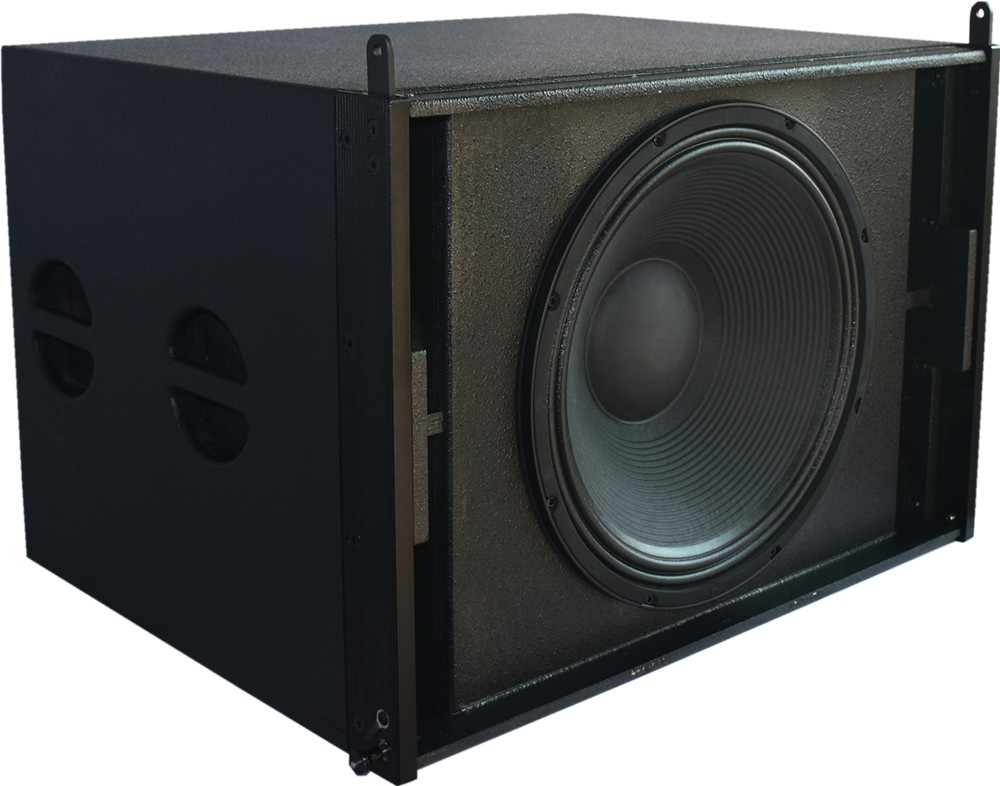

線陣列次低音箱：LA-180M（單18寸無源600W/8歐）
1）LA-180M線陣列系統次低音音箱采用倒相式設計，功率強勁聲壓高，專業高效單元，動態范圍大，低頻結實有力度。與LA-082N銜接過渡完美，效果出眾。。案例設計為左右各1只銜接全頻與超低頻音箱。
2）音箱為無源前導氣孔設計，配置了1只15寸(220磁100芯600w，布邊)低音單元。
3）尺寸WDH：780×620×530 mm

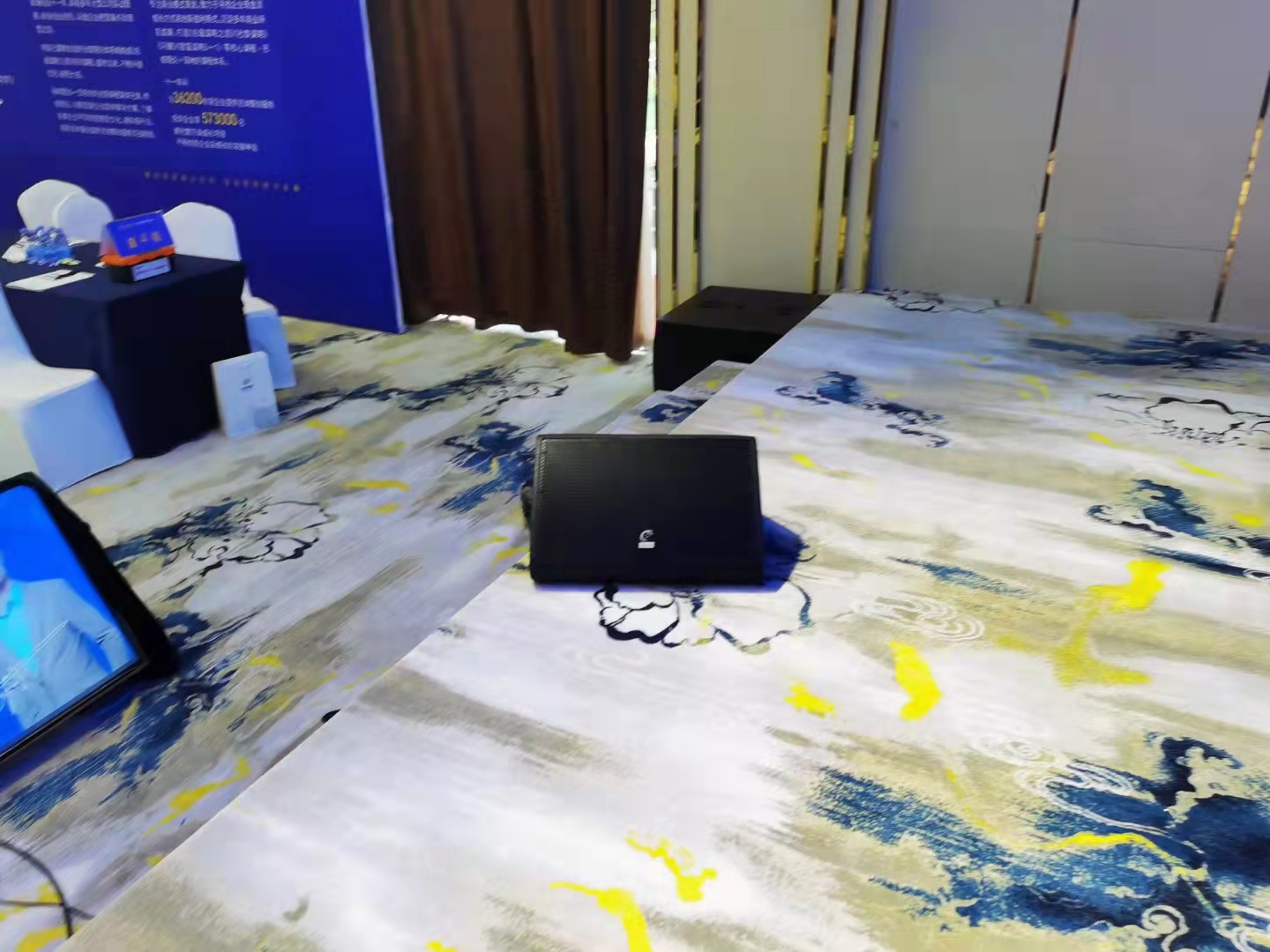

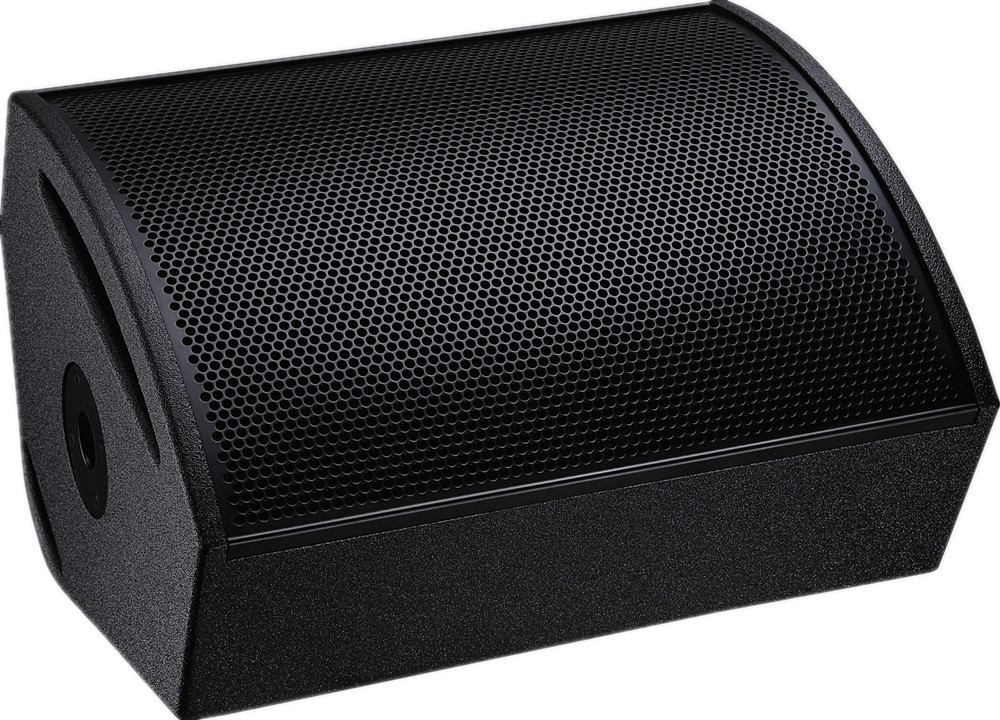

返送監聽音箱：FT-120COA（12寸同軸2分頻400W/8歐舞臺返聽音箱 ）
1）是一款超小型，高性能的舞臺監聽音箱，它有最佳的表現角度，低調、現代的設計，差分分散技術提高了區域的不斷SPL和保持在人耳高度一致的頻率響應，使藝術家更自由地走動。
2）FT-120COA音箱采用同軸2分頻設計，覆蓋全頻，相位特性佳，功率大，頻響寬闊平坦，效率高，適用范圍廣。箱體18cm高強度樺木夾板，外噴黑色水性環保防刮點漆，經久耐用。
3）音箱為內置分頻，配置了1只12寸同軸單元(低音190磁75芯，布邊+2寸高音(鈦鏌，51芯)，配合1只水平90o×垂直90o高頻擴散號角。

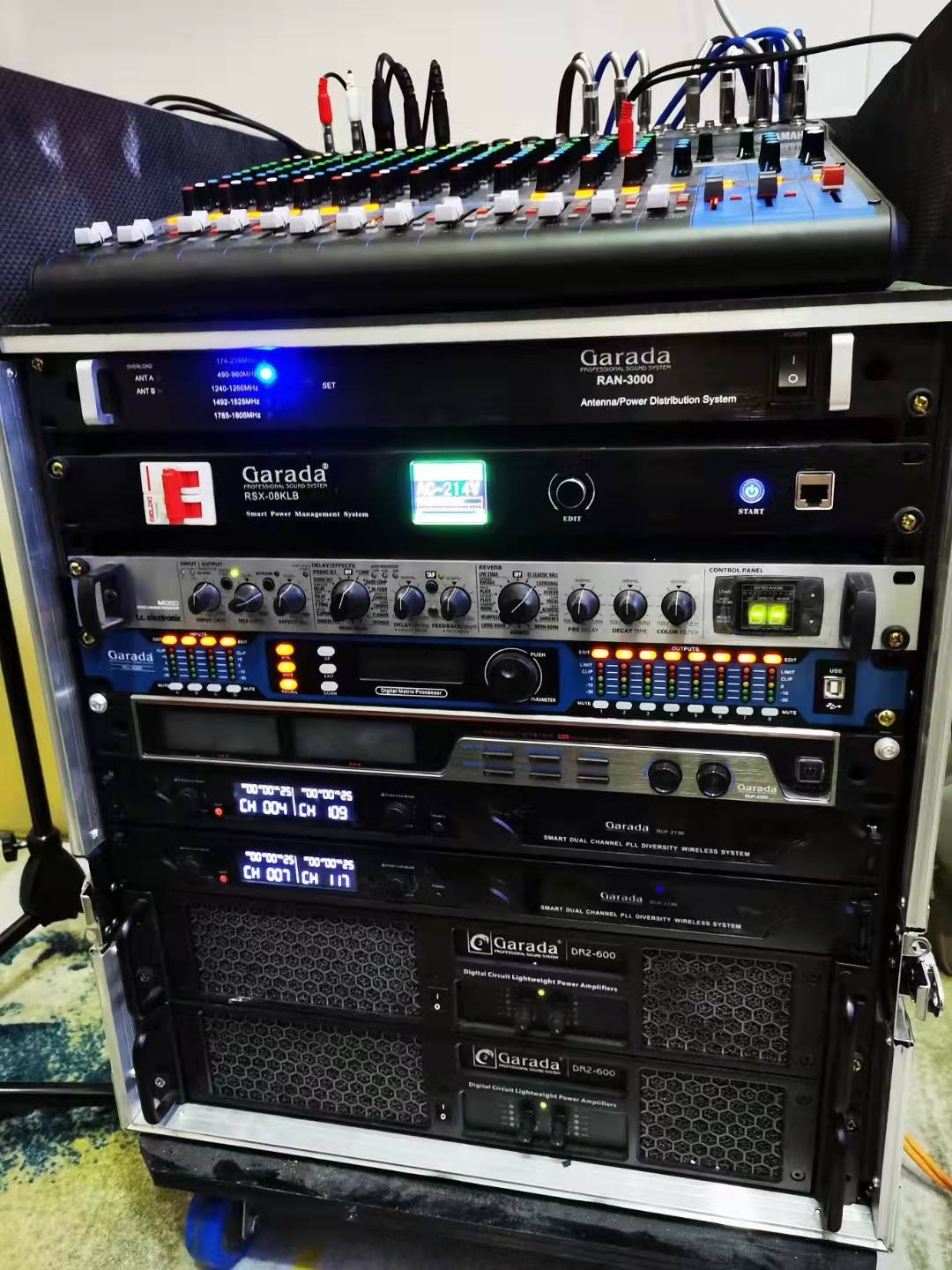

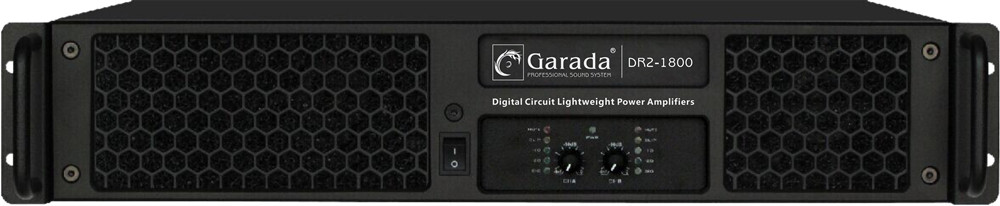

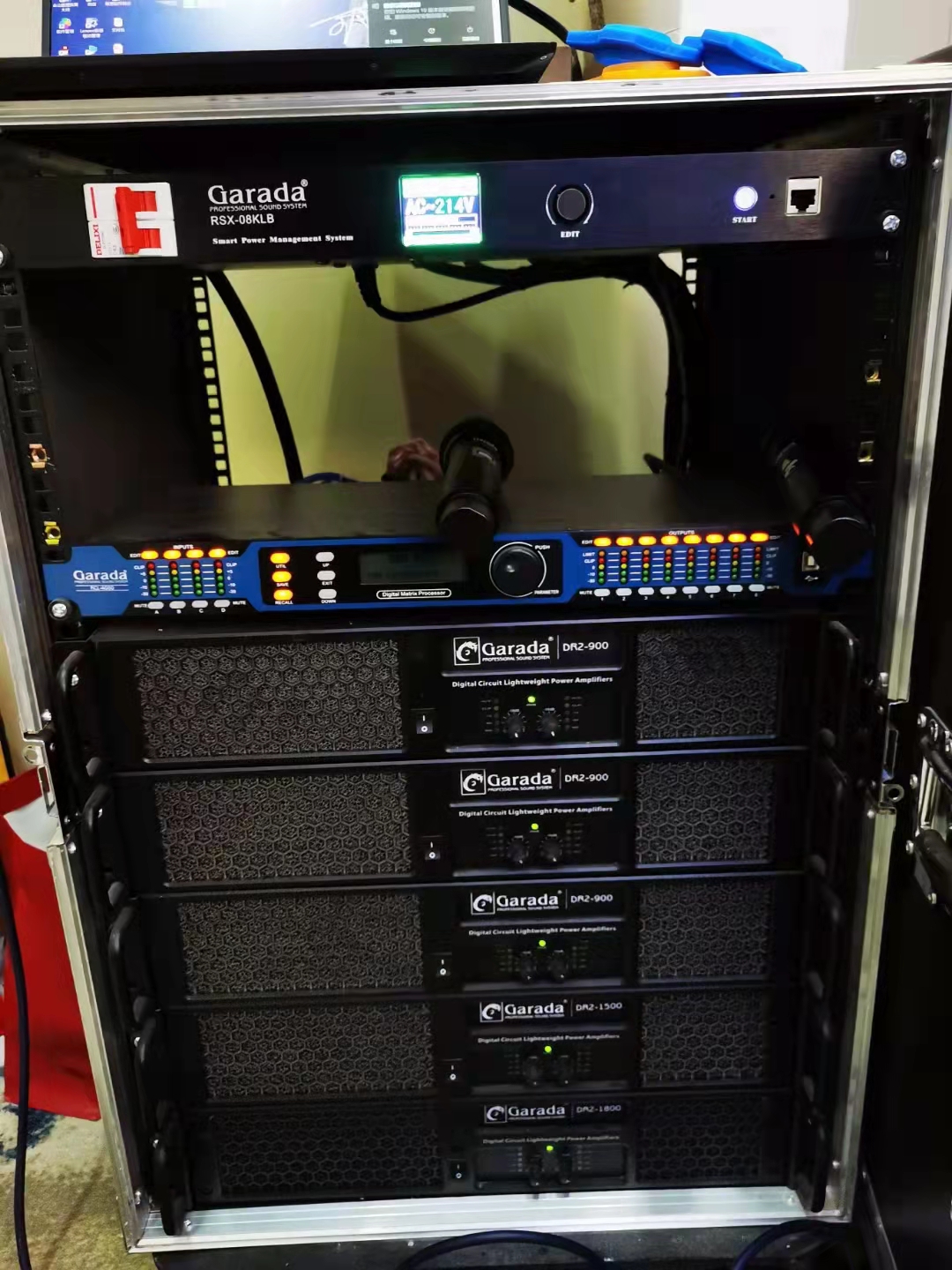

功放機：DR系列（D類高性能數字）
1、是一款高性能的D類數字功放，結構緊湊、合理；
2、DR系列每個通道都具備獨立可調的峰值輸出電壓，使放大器可以非常方便地驅動不同功率的揚聲器；
3、DR系列獨特的電路設計，讓音色的表現更為通透細膩。高頻清晰細膩，低頻豐滿柔和，頻響范圍寬廣，層次感強
調試心得
1、線陣列主擴音箱安裝角度需重視
2、每個通道的獨立調試離不開音箱處理器的對應通道的合理配置；
3、每只音箱獨立調試后，6只音箱整體的調試與融合；
4、相位的對應；
5、監聽音箱要重視；
